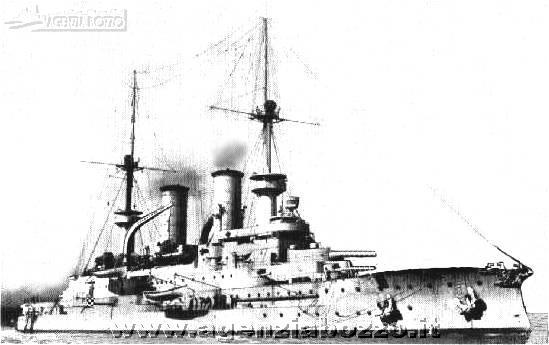

Epoca della foto: anno 1907-10 | Fotografo: sconosciuto |
Origine: Archivio |
autore: Marcello Bozzo NOTE: bozzo@agenziabozzo.it
Nome | Schwaben |
Tipo | nave corazzata da battaglia |
Classe | Wittelsbach |
Unità |
Wittelsbach Wettin Zähringen Schwaben Mecklenburg |
Cantiere | Kaiserlichewerft, Wilhelmshaven, Germania |
Impostazione | 1899 |
Varo | 19 agosto 1901 |
Completamento | 1904 |
Servizio | 13 aprile 1904 |
Dislocamento |
normale 11.770 tonn. pieno carico 12.796 tonn. |
Dimensioni |
lunghezza f.t. 126,80 m. lunghezza p.p. 125,20 m. larghezza 22,80 m. immersione 8,04 m. |
Motore |
3 motrici verticali a triplice espansione 12 caldaie Marine potenza 15.000 ihp 3 eliche |
Velocità | 17,5 nodi |
Autonomia | 5.200 miglia a 12 nodi |
Combustibile | carbone 1.800 tonn. |
Protezione |
cintura 230 mm. su rivestimento in teak di 100 mm. cintura al galleggiamento 100 mm. ponte da 50 a 300 mm. torrione da 50 a 250 mm. torri da 80 a 230 mm. |
Armamento |
4 pezzi binati Krupp a tiro rapido da 240 mm. / canna 20 calibri 18 pezzi singoli a tiro rapido da 150 mm. / canna 40 calibri 12 pezzi singoli a tiro rapido da 88 mm. / canna 30 calibri 6 tubi lanciasiluri da 355 mm. |
Equipaggio | 683 |
Dismissione | 1916 |
Radiazione | 8 marzo 1921 |
Destino | demolita nel 1921 a Kiel |
Note tecniche | Prima classe di navi da battaglia ad essere costruita con la Legge Tirpitz del 1898, non rappresentò tuttavia alcun progresso tecnico rispetto alle navi precedenti. |
Note storiche |
Nel 1916 le navi di questa classe vennero dichiarate tutte inabili alla
battaglia e furono disarmate. La Schwaben e la Wittelsbach vennero utilizzate per breve tempo come basi di lancio per torpediniere (ognuna ne trasportava 12 unità nei pressi del luogo dell'azione, al termine della quale le recuperava). Dalla fine del 1917 rimase inutilizzata a Kiel sino alla sua demolizione. |
Didascalia | |
Foto | Altre immagini della corazzata SMS Schwaben alle schede 1686C, 1691C, 3386C, 3396C. |
