098 C.

TRAFALGAR

1887
Click per ingrandire

Epoca della foto: anno 1905 Fotografo: sconosciuto

Origine: Archivio

autore: Marcello Bozzo   NOTE:    bozzo@agenziabozzo.it

Nome Trafalgar
Tipo nave corazzata da battaglia di 1¬ classe
Classe Trafalgar
UnitÓ Trafalgar
Nile
Cantiere Arsenale di Portsmouth, Regno Unito
Impostazione 18 gennaio 1886
Varo 20 settembre 1887
Completamento 1889
Servizio 2 aprile 1890
Dislocamento standard 11.940 tonn.
pieno carico
12.590 tonn.
Dimensioni lunghezza p.p. 105,15 m.
larghezza 22,25 m.
immersione 8,69 m.
Motore 2 motrici alternative Humphreys a tre cilindri a triplice espansione
6 caldaie cilindriche
potenza 7.500 ihp a tiraggio normale
potenza 12.000 ihp a tiraggio forzato
2 eliche
VelocitÓ max 15 nodi a tiraggio naturale
max 16,75 nodi a tiraggio forzato
Autonomia 6.500 miglia a 10 nodi
Combustibile carbone 1.200 tonn.
Protezione lastre acciaio
cintura da 360 a 510 mm.
ponte 75 mm.
torri 460 mm.
torrione da 50 a 360 mm.
Armamento 4 pezzi binati da 340 mm. / canna 30 calibri / peso 67 tonn. caduno
6 pezzi singoli Armstrong a tiro rapido da 123 mm. / canna 40 calibri
4 tubi lanciasiluri da 355 mm.
8 pezzi singoli
Hotchkiss tiro rapido da 57 mm./canna 40 calibri/3 libbre
9 pezzi singoli
Hotchkiss tiro rapido da 47 mm./canna 50 calibri/3 libbre
4 tubi lanciasiluri da 355 mm.
Equipaggio permanente 572
di c
omplemento 1.154
Dismissione 1910
Radiazione 9th March 1911
Destino ceduta alla demolizione 9 aprile 1911
Note tecniche Classe progettata da Sir William White, le sue due unitÓ furono le pi¨ potenti degli anni 1890.
Versione aggiornata delle classi Admiral e Victoria, che avevano maggior dislocamento per disporre di maggior protezione, nelle quali tuttavia venne sacrificata la protezione dell'intero scafo a favore del massimo spessore della corazza nella parte centrale.
Note storiche Fece servizio nella Flotta del Mediterraneo dal 1896 al 1897.
Aggregata nella Home Fleet, assunse il compito di sorveglianza costiera e portuale in acque inglesi.
Nel 1905 venne largamente ammodernata.
Dal 1907 al 1909 venne immessa nella riserva a Devonport con equipaggio ridotto ed utilizzata per l'addestramento.
Nel 1910 fu aggregata alla 4¬ Divisione della Home Fleet.
Rimessa nella riserva, venne definitivamente radiata nel 1911 e l'anno seguente venne ceduta alla demolizione.

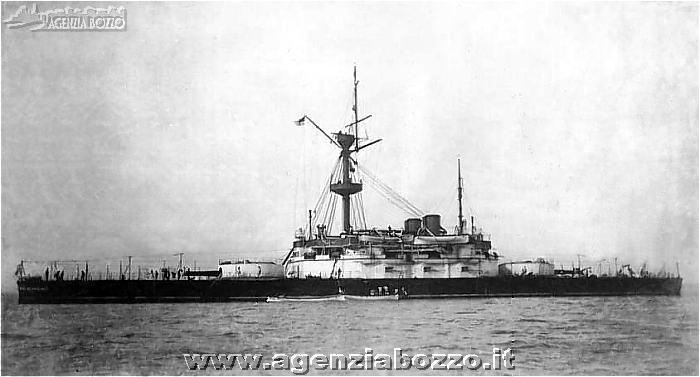

Didascalia La HMS Trafalgar alla fonda.
Foto Altre immagini della HMS Trafalgar alle schede 847C, 1799C.
