190 C.

SCHARNHORST
1906
Click per ingrandire

Epoca della foto: anno 1910 c Fotografo: sconosciuto

Origine: Archivio

autore: Marcello Bozzo   NOTE:    bozzo@agenziabozzo.it

Nome Scharnhorst
Tipo incrociatore pesante
Classe Scharnhorst
UnitÓ Scharnhorst
Gneisenau
Cantiere Blohm & Voss, Amburgo, Germania
Impostazione 1905
Varo 22 marzo 1906
Completamento 1907
Servizio 4 ottobre 1907
Dislocamento normale 11.616 tonn.
pieno carico 12.985 tonn.
Dimensioni lunghezza f.t. 144,60 m.
lunghezza p.p. 143,80 m.
larghezza 21,60 m.
immersione 8,37 m.
Motore 3 motrici alternative a 3 cilindri a triplice espansione
18 caldaie Marine
potenza 28.783 ihp
3 eliche
VelocitÓ 23,5 nodi
Autonomia 5.120 miglia a 12 nodi
Combustibile carbone 2.200 tonn.
Protezione acciaio Krupp
ponte da 25 a 65 mm.
cintura da 70 a 150 mm.
torrione da 100 a 250 mm.
torri da 40 a 100 mm.
Armamento 4 pezzi binati a tiro rapido da 210 mm. / canna 40 calibri
4 pezzi singoli a tiro rapido da 210 mm. / canna 40 calibri
6 pezzi singoli a tiro rapido da 150 mm. / canna 40 calibri
18 pezzi singoli a tiro rapido da 88 mm. / canna 35 calibri
4 tubi lanciasiluri da 450 mm.
Equipaggio permanente effettivo 764 (38 ufficiali e 726 marinai)
Disarmo //
Radiazione //
Destino affondata l'8 dicembre 1914
Note tecniche Queste unitÓ furono gli ultimi, i migliori ed i pi¨ famosi incrociatori protetti "convenzionali" germanici.
Tuttavia non erano altro che uno sviluppo ingrandito e tecnicamente migliorato delle unitÓ precedenti.
Il superiore dislocamento fu utilizzato per accrescere l'armamento principale.
Tuttavia la disposizione dei nuovi pezzi da 210 mm. in singole torri laterali ne limitava l'angolo di brandeggio.
Note storiche Fece servizio nella Flotta sino al 1909.
Dopo quell'anno venne inviata in Oriente come nave ammiraglia della Squadra Germanica dell'Estremo Oriente.
Allo scoppio della 1¬ Guerra Mondiale assieme alla gemella
Gneisenau formavano il nerbo della Squadra tedesca in Oriente.
Presenti alla Battaglia delle Falklands dell'8 dicembre 1914, ambedue vennero colpite ed affondate dai cannoni delle britanniche Invincible ed Inflexible.
Tutti gli uomini dell'equipaggio, compreso l'Ammiraglio Von Spee, persero la vita nell'affondamento.

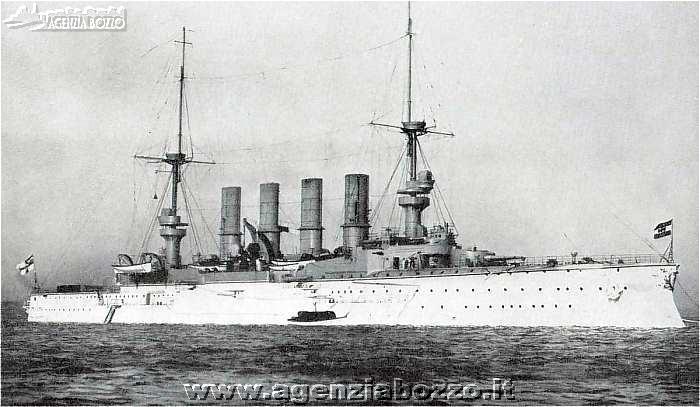

Didascalia Alla fonda.
Foto Altre immagini dell'incrociatore pesante SMS Scharnhorst alle schede 191C, 1523C, 1701C, 2878C, 2879C, 2880C, 3377C, 3378C, 3379C.
