201 C.

AMIRAL BAUDIN
1883
Click per ingrandire

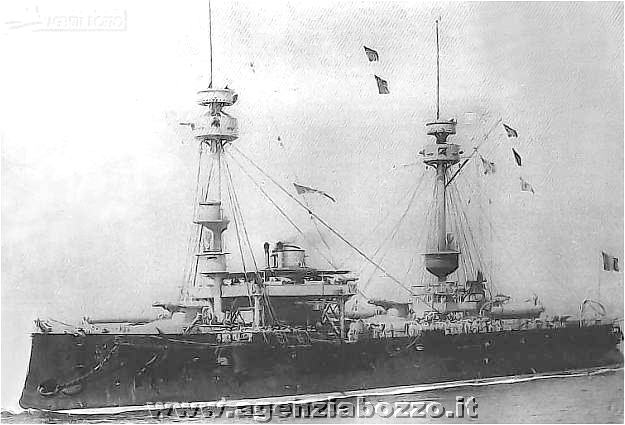

Epoca della foto: anno 1893 Fotografo: sconosciuto

Origine: Archivio

autore: Marcello Bozzo   NOTE:    bozzo@agenziabozzo.it

Nome Amiral Baudin
Tipo corazzata di squadra di 1¬ classe
Classe Amiral Baudin
UnitÓ Amiral Baudin
Formidable
Cantiere Cantiere di Brest, Francia
Impostazione  1░ ottobre 1879
Varo 1░ giugno 1883
Completamento 1888
Servizio 1░ dicembre 1888
Dislocamento normale 11.720 tonn.
pieno carico
11.910 tonn.
Dimensioni lunghezza f.t. 101.04 m.
lunghezza p.p. 98,00 m.
larghezza 21,34 m.
immersione 8,46
m.
Motore 2 motrici alternative verticali a triplice espansione
12 caldaie cilindriche
da tre focolai ciascuna
potenza 8.400 ihp
2 eliche
VelocitÓ 16 nodi
Autonomia n.d.
Combustibile carbone 790 tonn.
Protezione cintura da 350 a 550 mm.
ponte da 30 a 50 mm.
barbette 400 mm.
torrione da 80 a 120 mm.
Armamento 3 pezzi singoli FR-M1875-9 da 370 mm. / canna 28 calibri
4 pezzi singoli
FR-M1884 da 160 mm. / canna 30 calibri
10 pezzi singoli FR-M1881 da 140 mm. / canna 30 calibri
4 pezzi singoli FR da 47 mm. / proietto da 3 libbre

4 tubi lanciasiluri da 380 mm.
Equipaggio permanente effettivo 625
di complemento 1.250
Disarmo 1909
Radiazione 1911
Destino demolita dopo il 1912
Note tecniche Con la costruzione di queste due unitÓ la Francia abbandonava il tipo di corazzata a batterie per costruire le corazzate a ridotto centrale fortemente blindato e con i medi calibri raggruppati attorno alle torrette, tornando cosý al precedente tipo di nave da battaglia con l'alto bordo libero ed uno sperone pronunciato.
Questo ridotto era protetto da uno scudo munito di una protezione piuttosto sottile per evitare l'innalzamento pericoloso del centro di gravitÓ della nave.
Per lo stesso motivo mancava inoltre di
adeguata protezione sull'opera morta (parte emersa delle fiancate) le quali erano fortemente inclinate verso il centro della nave con la speranza cosý di far deviare i proiettili.
Tuttavia questo restringimento della forma rendeva instabile la nave che, se sollecitata al rollio poteva facilmente rovesciarsi.
Note storiche La corazzata Amiral Baudin venne rifatta nel 1898.
Venne rimossa la torre centrale e furono sostituiti i pezzi nelle torri estreme.
Dal 1909 venne tolta dal servizio attivo e, portata
a Tolone, dapprima fu utilizzata come caserma e successivamente come pontone.
Dopo il 1912 venne demolita.
Didascalia
Foto Altre immagini della Amiral Baudin alle schede 213C, 544C.
