848 C.

UNDAUNTED
1886
Click per ingrandire

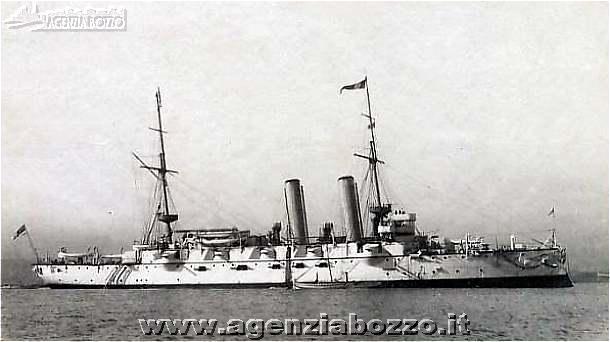

Epoca della foto: anno 1901 Fotografo: sconosciuto

Origine: Archivio

autore: Marcello Bozzo   NOTE:    bozzo@agenziabozzo.it

Nome Undaunted
Tipo incrociatore corazzato
Classe Orlando
UnitÓ Orlando
Australia
Undaunted
Narcissus
Galatea
Immortalite
Aurora
Cantiere Palmers, Jarrow, Regno Unito
Impostazione 23 aprile 1885
Varo 25 novembre 1886
Completamento luglio 1889
Servizio luglio 1889
Dislocamento a pieno carico 5.600 tonn.
Dimensioni lunghezza p.p. 91,44 m.
larghezza 17,07 m.
immersione 6,86 m.
Motore 2 motrici Napier alternative a 3 cilindri a triplice espansione
4 caldaie a due fornelli
potenza normale 5.500 ihp
potenza forzata 8.500 ihp
2 eliche
VelocitÓ 17 nodi a tiraggio naturale
18,1 nodi a tiraggio forzato
Autonomia 8.000 miglia a 10 nodi
Combustibile carbone 900 tonn.
Protezione cintura 250 mm.
ponte 50 mm.
torrione 300 mm.
barbette 150 mm.
Armamento 2 pezzi singoli BL-M III+1880 da 235 mm. / canna 32 calibri
10 pezzi singoli
BL-M IV+1880 da 152 mm. / canna 32 calibri
6 pezzi singoli Hotchkiss tiro rapido da 57 mm. / canna 40 calibri
10 pezzi singoli a tiro rapido con proietti da 3 libbre
6 tubi lanciasiluri da
457 mm.
Equipaggio permanente effettivo 484
di complemento 3.388
Disarmo n.d.
Radiazione 1902
Destino ceduta alla demolizione il  9 aprile 1907
Note tecniche Progettata per la difesa delle rotte commerciali su tutti i mari del mondo, la classe Orlando, successiva versione ingrandita della classe Merseyrispetto a questa ebbe migliorata la corazza allo scafo pur restando di tonnellaggio inferiore e di costo pi¨ economico delle classi precedenti, delle quali peraltro ebbe anche maggiore successo.
Tutte le unitÓ ebbero migliori prestazioni di quanto previsto in progetto.
Unico difetto, risult˛ avere il bordo libero troppo basso sulla linea di galleggiamento.

Durante i lavori di rifacimento del 1897-1900 i vecchi cannoni da 235 mm. vennero rimpiazzati da altrettanti pezzi da 305 ed i vecchi cannoni da 152 mm. furono convertiti in cannoni a tiro rapido.
Note storiche La Undaunted nel 1889 venne inviata in servizio di stazione nel Mediterraneo.
Nel 1890 di stazione a Gibilterra ed a Malta.
Nel 1895 venne assegnata alla stazione in Cina sino al 1899.
Dal 1899 al 1902 venne impiegata in compiti sussidiari e successivamente messa nella riserva.
Il 9 aprile 1907 venne venduta alla demolizione.
Didascalia Alla fonda.
Foto Altre immagini della HMS Undaunted alle schede 849C, 1672C.
