1312 C.

ERZHERZOG FERDINAND MAX
1905
Click per ingrandire

Epoca della foto: anno 1910 c. Fotografo: sconosciuto

Origine: Archivio

autore: Marcello Bozzo   NOTE:    bozzo@agenziabozzo.it

Nome Erzherzog Ferdinand Max
Tipo nave corazzata da battaglia di 2¬ classe
Classe Erzherzog Karl
UnitÓ Erzherzog Karl
Erzherzog Ferdinand Max
Erzherzog Friedrich
Cantiere Stabilimento Tecnico Triestino
Impostazione 9 marzo 1904
Varo 21 maggio 1905
Completamento 31 dicembre 1907
Servizio 1░ gennaio 1908
Dislocamento normale 10.472 tonn.
Dimensioni lunghezza f.t. 126,24 m.
lunghezza linea d'acqua 124,35 m.
lunghezza p.p. 118,55 m.
larghezza 21,78 m.
immersione 7,51 m.
Motore 2 motrici alternative a 4 cilindri verticali a triplice espansione
? caldaie
potenza 18.000 ihp
2 eliche
VelocitÓ 20,5 nodi
Autonomia 4.000 miglia a 10 nodi
Combustibile carbone 1.570 tonn.
Protezione cintura 210 mm.
torri 240 mm.
casematte 150 mm.
torrione 220 mm.
paratie 200 mm.
ponte 55 mm.
Armamento 4 pezzi binati Krupp SK-C94 da 240 mm. / canna 40 calibri
12 pezzi singoli AH-Skoda da 190 mm: / canna 42 calibri
12 pezzi singoli AH-Skoda da 70 mm. / canna  45 calibri
4 pezzi singoli tiro rapido AH-Skoda da 47 mm. / canna 44 calibri
2 pezzi singoli tiro rapido AH-Skoda da 47 mm. / canna 33 calibri / 3 lb
4 pezzi singoli BR-Vickers MG da 37 mm.
2 tubi lanciasiluri AUT-Fiume Mk2 da 457 mm.
Equipaggio permanente effettivo 700
di complemento 2.100
Disarmo 1918
Radiazione 1919
Destino demolita nel 1920
Note tecniche A causa dei pochi e relativamente piccoli cantieri navali di cui disponeva l'Impero Austro-Ungarico, le tre unitÓ della classe Erzherzog Karl, seppure pi¨ piccole delle analoghe classi estere, risultarono comunque ben proporzionate, ottimamente armate e protette.
Per la prima volta l'armamento secondario veniva concentrato in torri totalmente comandabili elettricamente.
Note storiche Allo scoppio della 1¬ Guerra Mondiale le tre unitÓ della classe formarono la 3¬ Divisione Navale.
Nel 1919 tutte e tre vennero catturate dalla Jugoslavia, ma nel 1920 la Erzherzog Karl e la Erzherzog Friedrich furono cedute alla Francia in conto riparazioni di guerra, mentre la Erzherzog Ferdinand Max venne ceduta alla Gran Bretagna che lo stesso anno rivendette ai demolitori.

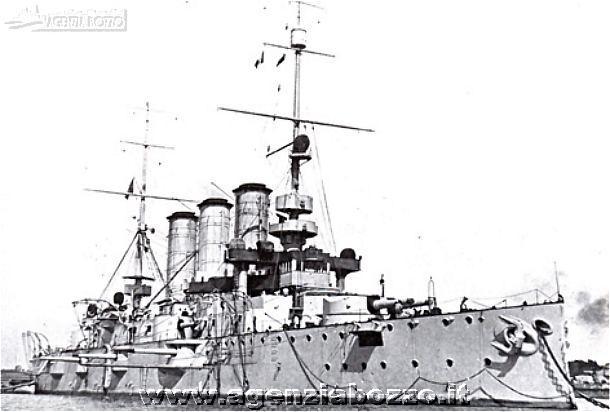

Didascalia La corazzata KuK SMS Erzherzog Ferdinand Max alla fonda.
Foto Altre immagini della KuK SMS Erzherzog Ferdinand Max alle schede 1313C, 2741C.
