1850 C.

DIADEM
1896
Click per ingrandire

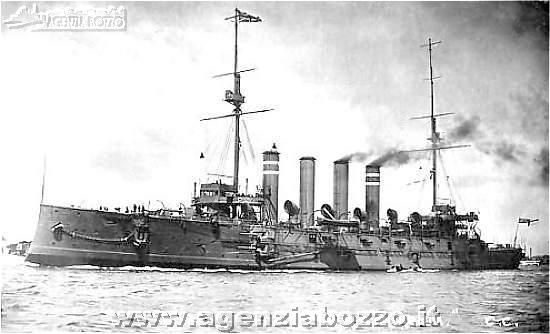

Epoca della foto: anno 1910 c. Fotografo: sconosciuto

Origine: Archivio

autore: Marcello Bozzo   NOTE:    bozzo@agenziabozzo.it

Nome Diadem
Tipo incrociatore corazzato di 1¬ classe
Classe Diadem
UnitÓ Diadem       1896
Niobe          1897
Andromeda 1897
Europa        1897
Amphitrite  1898
Argonaut    1898
Ariadne      1898
Spartiate    1898
Cantiere Fairfield, Gowan
Impostazione 23 gennaio 1896
Varo 21 ottobre 1896
Completamento 1898
Servizio 19 luglio 1898
Dislocamento normale 11.000 tonn.
Dimensioni lunghezza f.t. 140,97 m.
lunghezza p.p. 132,59 m.
larghezza 21,03 m.
immersione 7,77 m.
Motore peso macchine 1.525 tonn.
2 motrici alternative a 4 cilindri a triplice espansione
30 caldaie Belleville
potenza 18.000 ihp
2 eliche
VelocitÓ di crociera 14 nodi
forzata 20,75 nodi
alle prove:
Diadem      17.262 ihp = 20,65 nodi
Amphitrite 18.229 ihp = 20,78 nodi
Argonaut   18.894 ihp = 21,17 nodi
Ariadne     19.156 ihp = 21,50 nodi
Europa      17.137 ihp = 20,40 nodi
Spartiate   18.658 ihp = 21,00 nodi
Autonomia n.d.
Combustibile carbone 1.900 tonn.
Protezione peso corazza 1.900 tonn.
ponte da 50 a 115 mm.
casematte 150 mm.
torrione 300 mm.
scudi ai pezzi 150 mm.
Armamento peso 652 tonn.
16 pezzi singoli tiro rapido
BR-MkI-III da 152 mm. / canna 40 calibri
14 pezzi singoli tiro rapido
BR-PI da 76 mm. / canna 40 cal / pr. 12 lb
3 pezzi singoli
Hotchkiss da 47 mm. / canna 50 calibri / proietti 3 libbre
3 tubi lanciasiluri
Whitehead Fiume 1889 da 460 mm. immersi
Equipaggio permanente effettivo 677
di complemento 5.416
Disarmo 1917
Radiazione 1918
Destino 1921 ceduta alla demolizione
Note tecniche Versione ridotta della classe Powerful, meno veloce e meno corazzata, risult˛ di dislocamento inferiore di 3.000 tonn. e del minor costo di  ú 100.000 sterline per la sua costruzione.
Realizzata su progetto di Sir William White, ogni unitÓ cost˛ ú 600.000.
Navi dalle discrete doti marine, mancavano tuttavia di pezzi di grosso calibro e quelli montati erano protetti dal solo scudo.
Note storiche Le unitÓ di questa classe fecero per lo pi¨ servizio nelle acque territoriali britanniche, ad eccezione della HMS Amphitrite che servý in Cina dal 1902 al 1905, la HMS Andromeda nel Mediterraneo da 1899 al 1902 ed in Cina dal 1904 al 1907, la HMS Argonaut in Cina dal 1900 al 1904 e la HMS Ariadne nelle Indie Occidentali dal 1902 al 1905.
Allo scoppio della 1¬ Guerra Mondiale entr˛ nella Squadra Incrociatori della Flotta Atlantica.
Nel giugno 1915 venne messa nella riserva.
Nel 1921 venne ceduta alla demolizione.
Didascalia
Foto Altre immagini dell'incrociatore HMS Diadem alle schede 1851C, 3072C.
