2175 C.
ALFONSO XII
1887
Click per ingrandire

Epoca: ottobre 1892 Fotografo: sconosciuto

Origine:  Regio Istituto Idrografico della Marina, Genova

autore: Marcello Bozzo   NOTE:    bozzo@agenziabozzo.it

Nome Alfonso XII
Tipo incrociatore misto vela - motore
Classe Alfonso XII
UnitÓ Alfonso XII
Reina Cristina
Reina Mercedes
Cantiere El Ferrol, Spagna
Impostazione agosto 1881
Varo 21 settembre 1887
Completamento n.d.
Servizio 1892
Dislocamento 3.900 tonn.
Dimensioni lunghezza 84,82 m.
larghezza 13,22 m.
immersione 6,09 m.
Propulsione 1 motrice alternativa 3 cilindri a triplice espansione Penn, Greenwich
10 caldaie
potenza 4.400 ihp
1 elica

velatura m▓ 1.725

VelocitÓ 13 nodi a tiraggio naturale
17 nodi a tiraggio forzato
Autonomia n.d.
Combustibile carbone 500 tonn.
Protezione non corazzato
Armamento 6 pezzi singoli Hontoria da 162 mm. /
3 pezzi singoli a tiro rapido Hotchkiss da 57 mm. / proietto da 6 libbre
6 pezzi singoli a revolver Hotchkiss da 37 mm. / proietto da 3 libbre
2 mitragliatrici
5 tubi lanciasiluri Whitehead da 356 mm.
Equipaggio da 370 a 380
Disarmo 1900
Radiazione n.d.
Destino demolita
Note tecniche Armamento velico a brigantino a palo (due alberi a vele quadre, un albero a vele auriche).
Lo scafo in ferro di queste unitÓ non venne dotato di corazza ed era realizzato con il sistema cellulare.
Disponeva di 12 compartimenti stagni.
L'armamento principale era alloggiato in casematte ed i tubi lanciasiluri erano fissi.
Note storiche A causa della mancanza dei materiali per i componenti, la costruzione dur˛ cinque anni.

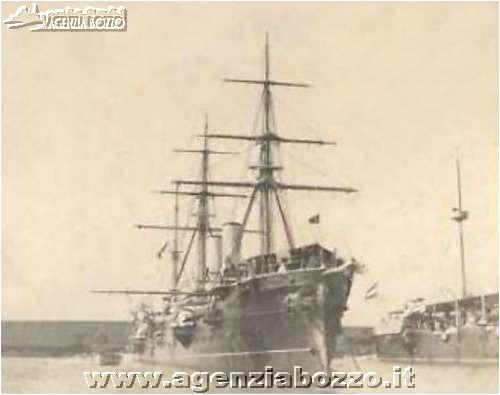

Didascalia La Alfonso XII a Genova in occasione dei festeggiamenti del 400░ Anniversario Colombiano.
Foto Altre immagini della Alfonso XII alle schede 2291C, 2292C.
