2241 C.

ERZHERZOG FRIEDRICH
1904
Click per ingrandire

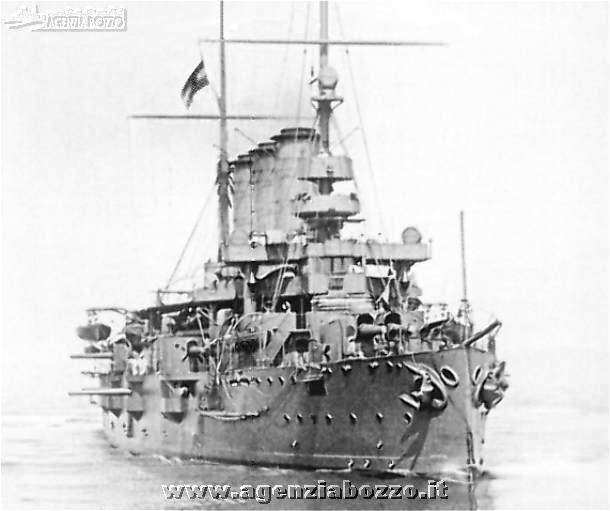

Epoca: anno 1908 c. Fotografo: sconosciuto

Origine: Archivio

autore: Marcello Bozzo   NOTE:    bozzo@agenziabozzo.it

Nome Erzherzog Friedrich
Tipo incrociatore da battaglia
Classe Erzherzog Karl
UnitÓ Erzherzog Friedrich
Erzherzog Karl
Erzherzog Ferdinand Max
Cantiere Stabilimento Tecnico Triestino
Impostazione 4 ottobre 1902
Varo 30 aprile 1904
Completamento 26 gennaio 1906
Servizio 31 gennaio 1907
Dislocamento normale 10.638 tonn.
pieno carico 11.781 tonn.
Dimensioni lunghezza f.t. 126,24 m.
lunghezza linea d'acqua 124,35 m.
lunghezza p.p. 118,55 m.
larghezza 21,78 m.
immersione 7,51 m.
Motore 2 motrici a 4 cilindri verticali a triplice espansione S.T.T.
12 caldaie Yarrow
potenza 18.590 PSi
2 eliche a 3 pale ě 5 m.
VelocitÓ 20,76 nodi
Autonomia 4.000 miglia a 10 nodi
Combustibile carbone 1.566 tonn.
Protezione cintura 210 mm.
torri 240 mm.
casematte 150 mm.
torrione 220 mm.
paratie 200 mm.
ponte 55 mm.
Armamento 4 pezzi binati Krupp SK-C94 da 240 mm. / canna 40 calibri
12 pezzi singoli AH-Skoda da 190 mm: / canna 42 calibri
12 pezzi singoli AH-Skoda da 70 mm. / canna  45 calibri
4 pezzi singoli tiro rapido AH-Skoda da 47 mm. / canna 44 calibri
2 pezzi singoli tiro rapido AH-Skoda da 47 mm. / canna 33 calibri / 3 lb
4 pezzi singoli BR-Vickers MG da 37 mm.
2 tubi lanciasiluri AUT-Fiume Mk2 da 457 mm.
Equipaggio permanente effettivo 700
di complemento 2.100
Disarmo 1░ novembre 1918 abbandonato alle Bocche di Cattaro
Radiazione //
Destino demolita nel 1921
Note tecniche A causa dei pochi e relativamente piccoli cantieri navali di cui disponeva l'Impero Austro-Ungarico, le tre unitÓ della classe Erzherzog Karl, seppure pi¨ piccole delle analoghe classi estere, risultarono comunque ben proporzionate, ottimamente armate e protette.
Per la prima volta l'armamento secondario veniva concentrato in torri totalmente comandabili elettricamente.
Note storiche (da completare)
Nel 1920 venne ceduta alla Francia.
Nel 1921 fu demolita nei cantieri del Muggiano alla Spezia.
Didascalia
Foto Altre immagini dell'incrociatore SMS Erzherzog Friedrich alle schede 2336C, 2558C.
