2862C.

HELGOLAND
1909
Click per ingrandire

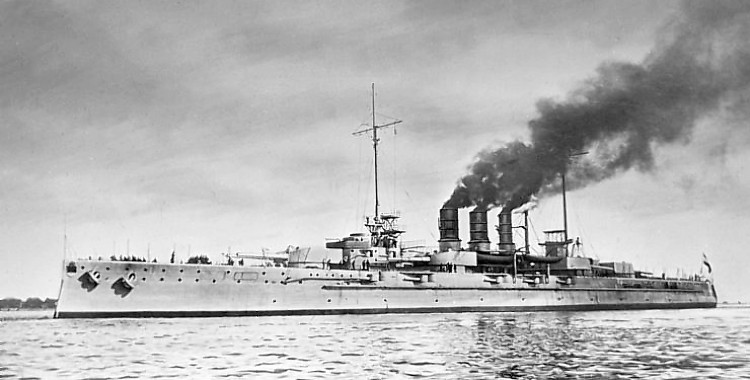

Epoca della foto: anno 1911 Fotografo: sconosciuto

Origine: Budesarchiv RFT

autore: Marcello Bozzo   NOTE:    bozzo@agenziabozzo.it

Nome Helgoland
Tipo incrociatore
Classe Helgoland
UnitÓ Helgoland
Ostfriesland
ThŘringen
Oldenburg
Cantiere Howaldtswerke, Kiel
Impostazione 19 ottobre (11 novembre) 1908
Varo 25 settembre 1909
Completamento 1911
Servizio 23 agosto 1911
Dislocamento progetto 22.808 tonn.
pieno carico
24.700 tonn.
Dimensioni lunghezza f.t. 167,20 m.
larghezza 28,50 m.
immersione 8,94 m.
Motore 3 motrici a 4 cilindri verticali a triplice espansione
 caldaie
potenza 22.000 shp
3 eliche ° 510 cm.
VelocitÓ 20,8 nodi
Autonomia 5.500 miglia a 10 nodi
Combustibile carbone  tonn.
Protezione cintura 300 mm.
cintura prua e poppa 80 mm.
barbette 300 mm.
torri 300 mm.
ponte 65 mm.
Armamento 12 pezzi binati da 305 mm. / canna 50 calibri
14 pezzi singoli a tiro rapido da 150 mm. / canna 45 calibri
14 pezzi singoli a tiro rapido da 88 mm. / canna 45 calibri
6 tubi lanciasiluri immersi da 500 mm.
Equipaggio 1069 (42 ufficiali e 1027 comuni)
Disarmo 1918
Radiazione 1921
Destino demolita nel 1924
Note tecniche Costo dell'unitÓ 46.196.000 Reichsgoldmark.
Queste unitÓ mantennero la stessa torre a forma esagonale della classe Nassau, anche se con cannoni di maggior calibro: introdussero il cannone da 305 mm nella flotta tedesca.
Visivamente sono facili da distinguere dalla classe precedente dai tre fumaioli e dalla mancanza della gru a centro nave.
Il progetto prevedeva l'installazione di turbine a vapore.
Tuttavia non essendo i motori a turbina di grandi dimensioni ancora affidabili al 100% nonostante siano stati montati sull'incrociatore leggero SMS LŘbeck sin dal 1904, alla fine si opt˛ per la pi¨ collaudata motorizzazione con macchine a vapore a triplice espansione, lasciando le turbine alla successiva classe di incrociatori Kaiser.
Dotate di efficace corazzatura, la protezione subacquea si dimostr˛ superiore a quella delle equivalenti unitÓ inglesi, nei confronti delle quali avevano maggior larghezza, pi¨ compartimenti stagni e pompe con maggior capacitÓ di pompaggio.

Le altre unitÓ della classe:
Incrociatore SMS Ostfriesland
Costruito nel cantiere della Marina di Wilhelmshaven, impostato ottobre 1908, completato settembre 1911, costo 43.579.000 RMarks
VelocitÓ 21,2 nodi.

Incrociatore SMS ThŘringen
Costruito nel cantiere di Weser a Brema, impostato novembre 1908, completato settembre 1911, costo 46.314.000 RMarks
VelocitÓ 21,0 nodi.

Incrociatore SMS Oldenburg
Costruito nel cantiere di Weser a Brema, impostato marzo 1909, completato settembre 1911, costo 45.801.000 RMarks
VelocitÓ 21,3 nodi.
Note storiche Servizio:

La Seiner Majestńt Schiff  Helgoland nella 1¬ Guerra Mondiale:
Allo scoppio della guerra venne aggregata al I░ Squadrone da Battaglia.
Nel 1916 partecip˛ alla Battaglia dello Jutland, durante la quale spar˛ 63 colpi da 305 mm. ricevendo una sola cannonata da 380 mm.
Dopo la fine della Prima Guerra Mondiale, tutte e quattro le navi da battaglia della classe Helgoland vennero sequestrate e consegnate agli Alleati.
La SMS Helgoland venne consegnata alla Gran Bretagna che la demolý a Morecambe (contea del Lancashire, Inghilterra) nel 1924.

La SMS Ostfriesland nella 1¬ Guerra Mondiale:
Allo scoppio della guerra venne aggregata al I░ Squadrone da Battaglia.
Nel 1916 partecip˛ alla Battaglia dello Jutland, durante la quale spar˛ 11 cannonate da 305 mm, senza ricevere un solo colpo.
Il 1░ giugno 1916 durante il viaggio di ritorno dalla Battaglia dello Jutland urt˛ una mina. L'esplosione che ne seguý caus˛ notevoli danni, un morto e 10 feriti.
Il 26 luglio 1916 l'unitÓ Ŕ portata a Wilhelmshaven dove viene riparata.
Dopo la guerra venne consegnata agli USA.
Dopo un breve servizio nella USS Navy, fu utilizzata come bersaglio dei  bombardamenti aerei.
In quel servizio nel luglio 1921 venne infine affondata.

La SMS ThŘringen nella 1¬ Guerra Mondiale:
Allo scoppio della guerra venne aggregata al I░ Squadrone da Battaglia.
Nel 1916 partecip˛ alla Battaglia dello Jutland, durante la quale spar˛ 107 cannonate da 305 mm. senza ricevere un solo colpo.
Dopo la guerra venne consegnata alla Francia.
Utilizzata come bersaglio di artiglieria navale, nel 1923 venne demolita.

La SMS Oldenburg nella 1¬ Guerra Mondiale:
Allo scoppio della guerra venne aggregata al I░ Squadrone da Battaglia.
Nel 1916 partecip˛ alla Battaglia dello Jutland, durante la quale spar˛ 53 cannonate da 305 mm. ricevendo un solo colpo che caus˛ 8 morti e 14 feriti.
Dopo la guerra l'unitÓ venne consegnata al Giappone, che la vendette immediatamente ai demolitori di Dordrecht che la smantellarono nel 1921.
Note tecniche della SMS Oldenburg alla scheda 2586C.

Didascalia
Foto Altre immagini dell'incrociatore SMS Helgoland alle schede 2863C, 2864C, 3222C, 3223C, 3224C, 3225C.
