3339 C.

ODIN
1895
Click per ingrandire

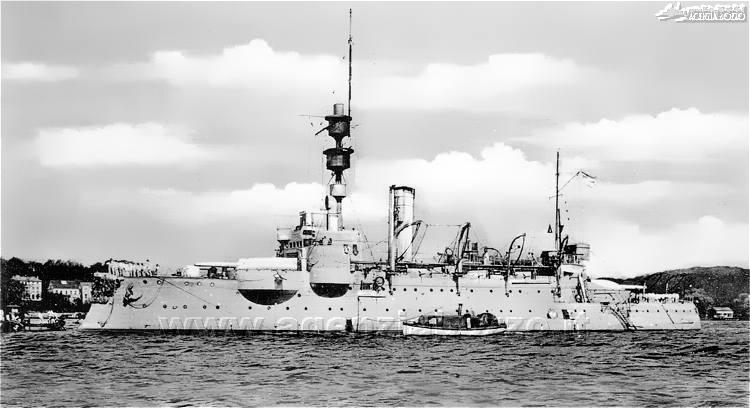

Epoca della foto: anno 1900 c Fotografo: sconosciuto

Origine: Archivio

autore: Marcello Bozzo   NOTE:    bozzo@agenziabozzo.it

Nome Odin
Tipo nave corazzata leggera da difesa costiera di 4ª classe
Classe Siegfried
Unità Siegfried
Beowulf
Frithjof
Heimdall
Hildebrand
Hagen
Odin
Ägir
Cantiere Kaiserliche Werft, Danzica
Impostazione 1893
Varo 3 aprile 1895
Completamento 1899
Servizio 19 aprile 1904
Dislocamento normale 3.754 tonn.
pieno carico 4.376 tonn.
Dimensioni in origine:   lunghezza f.t. 79,40 m.
                    lunghezza galleggiamento 76,40 m.
                    larghezza 14,90 m.
                    immersione da 5,74 a
5,61 m.

ricostruita:  lunghezza f.t. 86,15 m.
                    lunghezza galleggiamento
84,8 m.
                    larghezza 14,90 m.
                    immersione
5,49 a 5,59 m.

Motore 2 motrici alternative a due cilindri verticali a triplice espansione
8 caldaie
potenza 5.100
ihp
2 eliche a 3 pale Ø 3,5 m.
Velocità in origine  14,5 nodi
ricostruita 15,5 nodi
Autonomia in origine 1.490 miglia a 10 nodi
ricostruito
3.500 miglia a 10 nodi
Combustibile carbone in origine 370 tonn.
ricostruita 580 tonn.
Protezione cintura da 180 ad 240 mm.
ponte da 50 a 60 mm.
barbette 200 mm.
torri 200 mm. - lati 100 - 140 mm.
Armamento 3 pezzi singoli Krupp da 240 mm. / canna 35 calibri
10 pezzi singoli a tiro rapido da 88 mm. / canna 30 calibri
6 pezzi singoli GR da 37 mm. / proiettile 1 libbra
origine      4 tubi lanciasiluri da 350 mm.
ricostruita 3 tubi lanciasiluri
C45 91S da 450 mm.
Equipaggio permanente effettivo 276
di complemento 2.208
Disarmo 1918
Radiazione venduta ai privati nel 1919
Destino demolita nel 1920
Note tecniche L'architettura delle navi di questa classe subì l'influsso delle navi francesi dell'epoca.
Costo dell'unità 6.539.000 Marchi oro.
I grossi calibri prodieri erano alloggiati in due singole torri affiancate.
Lo scafo era in acciaio e nickel.
Dal 1899 al 1904 l'unità venne rifatta e fu allungata di m. 6,75 per poter imbarcare più carbone, ovviando così in parte al difetto della scarsa autonomia operativa.
Vennero cambiate le motrici e fu aggiunto un secondo fumaiolo.
Per il loro aspetto largo e tondo le unità di questa classe vennero chiamate "i maialini del mare".
Note storiche La SMS Odin sino al 1909 venne assegnata al servizio di pattugliamento costiero nel Mare del Nord e nel Baltico, per poi essere messa nella riserva.
Riarmata nel 1914, sino al 1916 prestò servizio nella VIª Squadra Guardacoste comandata dal Contrammiraglio Eckermann di stanza a Wilhelmshaven, dove rimase sino al gennaio 1917.
Nel febbraio 1917 venne disarmata ed utilizzata come caserma a Wilhelmshaven rimanendo in quel servizio sino al termine della 1ª Guerra Mondiale.
Nel 1919 venne radiata.
Nel 1922 venne trasformata in mercantile.
Nel 1935 fu demolita.
Didascalia
Foto Altre immagini della SMS Odin alle schede 3340C, .
