223 C.

NAGATO
1919
Click per ingrandire

Epoca della foto: anno 1945 Fotografo: sconosciuto

Origine: Archivio

autore: Marcello Bozzo   NOTE:    bozzo@agenziabozzo.it

Nome Nagato
Tipo corazzata da battaglia di 1¬ classe
Classe Nagato
UnitÓ Mutsu
Nagato
Cantiere Arsenale di Kure, Giappone
Impostazione 28 agosto 1917
Varo 9 novembre 1919
Completamento 1920
Servizio 25 novembre 1920
Dislocamento origine: normale 33.800 tonn - a pieno carico 38.500 tonn.
rifatta:
  normale 39.120 tonn. - a pieno carico 42.753 tonn.
Dimensioni lunghezza f.t. 213,40 m.
larghezza 29,00 m.
immersione 9,02 m.
Motore origine: 4 turbine a vapore Curtis
              21 caldaie a carbone
              potenza 80.000 shp
              4 eliche
rifatta:
4 turbine a vapore Curtis
              10 caldaie a nafta
              potenza 92.000 shp

             4 eliche
VelocitÓ 26,5 nodi
Autonomia n.d.
Combustibile n.d.
Protezione origine: cintura da 100 a 300 mm.
              ponte da 40 a 80 mm.
              barbette da 80 a 300 mm.
              torri 350 mm.
rifatta:  cintura da 100 a 300 mm.
              ponte 130 mm.
              barbette da 80 a 300 mm.
              torri 350 mm.
              torrione 350 mm.
Armamento 8 pezzi JPN-Mod.1914 da 410 mm. / canna 45 calibri
20 pezzi singoli
JPN-NendoShiki da 140 mm. / canna 50 calibri
4 pezzi singoli JPN-t.41 da 80 mm. / canna 40 calibri
8 tubi lanciasiluri JPN-8░ da 610 mm.
Equipaggio alla costruzione 1333
rifatta
1368

complemento 2700
Disarmo //
Radiazione //
Destino affondata il 29 luglio 1946
Note tecniche Furono le prime unitÓ giapponesi a montare i grossi calibri da 410 mm.
Navi ben riuscite, erano pi¨ veloci e meglio corazzate diella maggior parte delle unitÓ contemporanee della stessa classe.
Ricostruite nel 1934-36, venne montato l'albero a pagoda, i bulbi antisiluro alla carena, costituita da triplo fasciame.
Note storiche Nel 1922 l'unitÓ venne posta in disarmo temporaneo a causa del Trattato di Washington sulla limitazione degli armamenti.
Venne rifatta tra il 1934 ed il 1936.
Nel 1941 venne immessa nella 1¬ Squadra di Navi da Battaglia.
Il 14 luglio 1942 venne trasferita alla 2¬ Squadra.
Il 10 agosto 1942 venne utilizzata per le operazioni di trasporto dell'operazione KA nelle Isole Salomone.
Il 15 novembre 1944 trasferita nella 3¬ Squadra.
Nel 1945 rimessa nella 1¬ Squadra di Navi da Battaglia.
Il 10 febbraio 1945 a Yokosuka venne catturata dalla marina USA.
Il 29 luglio
1946 nell'atollo di Bikini venne utilizzata nei test nucleari dell'Operazione Crossroads.
Oggi il relitto Ŕ meta di subacquei.

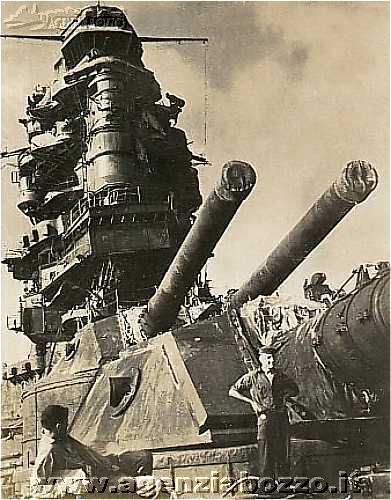

Didascalia Marinai americani sulla torre prodiera della Nagato.
Foto Altre immagini della Nagato alle schede 2157C, 2158C, 2159C.
