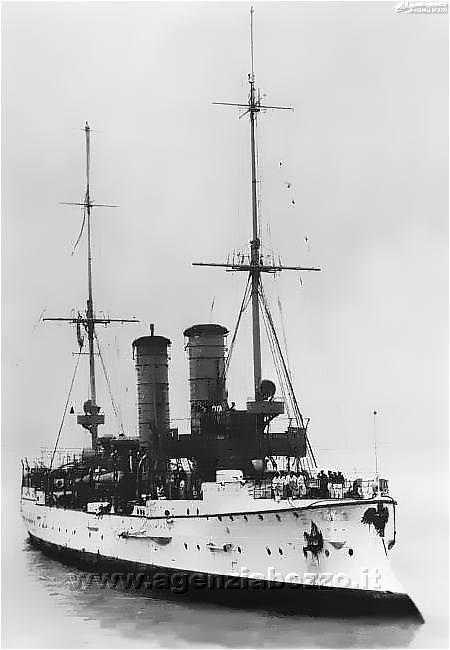

Epoca della foto: anno 1908 c | Fotografo: sconosciuto |
Origine: Archivio |
autore: Marcello Bozzo NOTE: bozzo@agenziabozzo.it
Nome | Arcona |
Tipo | incrociatore leggero di IVª classe |
Classe | Gazelle |
Unità |
Gazelle Niobe Nymphe Thetis Ariadne Amazone Medusa Frauenlob Arcona Undine |
Cantiere | Weser |
Impostazione | 1901 |
Varo | 22 ottobre 1902 |
Completamento | 1903 |
Servizio | 15 maggio 1903 |
Dislocamento | 3.130 tonn. |
Dimensioni |
lunghezza ft 105,00 m. lunghezza linea d'acqua 104,40 m. larghezza 12,40 m. immersione 5,62 m. |
Motore |
2 motrici a vapore a triplice espansione ? caldaie potenza 8.500 a 9.000 ihp 2 eliche |
Velocità | da 20,7 a 21,5 nodi max |
Autonomia | nd |
Combustibile | carbone |
Protezione | ponte 50 mm. |
Armamento |
10 pezzi da 105 mm. 10 mitragliere MG 3 tubi lanciasiluri da 450 mm. |
Equipaggio | 259 |
Disarmo | 1918 |
Radiazione | 1945 |
Destino | demolita 1949 |
Note tecniche |
Fu la prima classe di moderni incrociatori leggeri della Marina
Germanica. Erano unità ben armate: per gli impieghi cui erano destinate (contrasto alle torpediniere ed ai caccia in avvicinamento) fu preferito montare il piccolo calibro da 105 mm anziché il classico pezzo da 152 per la maggior cadenza di fuoco opponibile allo sfuggente naviglio avversario. Dotate di sperone ereditato dalla SMS Hela, rivelatosi poi inutile e successivamente eliminato. L'unità capoclasse ebbe i due tubi lanciasiluri laterali emersi, mentre tutte le altre li montarono immersi. La SMS Arcona venne sottoposta ai lavori di ammodernamento dal 1910 al 1911. |
Note storiche |
Allo scoppio della prima guerra mondiale le unità di questa classe
vennero tutte impiegate nella difesa costiera. Allo scoppio della guerra la SMS Arcona venne utilizzata come posamine, con la capacità di 200 mine. Al termine del conflitto fu adibita a deposito. Dal 1942, per necessità di naviglio, venne riarmata ed utilizzata come batteria antiaerea. Furono montati 5 pezzi da 105 mm, due mitragliere da 37 e quattro da 20 mm. Radiata nel 1945, nel 1948 fu avviata alla demolizione, che avvenne nel 1949. La classe completa: nome cantiere imp. varo serv. destino Gazelle Germaniawerft, Kiel 1897 1898 1900 radiata 1920 Niobe AG Weser, Bremen 1898 1899 1900 affondata 1943 Nymphe Germaniawerft, Kiel 1898 1899 1900 radiata 1932 Thetis Kaiserl. Werft Danzica 1899 1900 1901 radiata 1930 Ariadne AG Weser, Bremen 1899 1900 1901 affondata 1914 Amazone Germaniawerft, Kiel 1899 1900 1901 demolita 1954 Medusa AG Weser, Bremen 1900 1900 1901 affondata 1945 Frauenlob AG Weser, Bremen 1901 1902 1903 affondata 1916 Arcona AG Weser, Bremen 1901 1902 1903 affondata 1945 Undine Howaldtswerke, Kiel 1901 1902 1904 affondata 1915 |
Didascalia | |
Foto | Altre immagini della SMS Arcona alle schede 3403C, 3437C. |
