Epoca della foto: 15 settembre 1917 | Fotografo: sconosciuto |
Origine: Archivio |
autore: Marcello Bozzo NOTE: bozzo@agenziabozzo.it
Nome | Graf Spee |
Tipo | incrociatore da battaglia |
Classe | Mackensen |
Unità |
Mackensen Graf Spee Fürst Bismarck Prinz Eitel Friedrich |
Cantiere | F. Schichau, Danzica |
Impostazione | 30 novembre 1915 |
Varo | 15 settembre 1917 |
Completamento | mai completato |
Servizio | mai entrato in servizio |
Dislocamento |
designato: normale 30.760 tonn. pieno carico 36.000 tonn. |
Dimensioni |
lunghezza f.t. 223,00 m. larghezza 30,50 m. immersione min. 6,40 - max 9,30 m. |
Motore |
4 turbine a vapore Marine 32 caldaie Walter potenza prevista 85.000 ihp / 90.000 shp 4 eliche |
Velocità | 27,5 nodi |
Autonomia | 4.200 miglia a 10 nodi |
Combustibile | n.d. |
Protezione |
cintura 300 mm. ponte 40 mm. torri 320 mm. laterali torri 110 mm. cielo torri 75 mm. torrione 350 mm. barbette 290 mm. |
Armamento |
8 pezzi binati a tiro rapido da 350 mm. / canna 45 calibri 14 pezzi singoli a tiro rapido da 150 mm. / canna 45 calibri 8 pezzi singoli antiaerei da 88 mm. / canna da 45 calibri 5 tubi lanciasiluri sommersi da 600 mm. 1 apparato posamine |
Equipaggio |
permanente 1.350 di complemento 5.400 |
Disarmo | mai entrata in servizio |
Radiazione | costruzione fermata il 17 novembre 1918 |
Destino | demolita a Kiel nel 1923 |
Note tecniche |
La corazzatura di queste unità era più spessa delle analoghe navi
britanniche contemporanee. La gemella Mackensen, con l'erogazione di 90.000 ihp, avrebbe raggiunto la velocità di ben 28 nodi. Per compensare il maggior peso della superstruttura, le casematte vennero sistemate nel ponte inferiore a quello utilizzato nella classe Derfflinger. |
Note storiche |
Pure con una guerra in corso dall'esito ormai segnato, la Germania riuscì a
varare due delle quattro unità previste della classe: la Mackensen
e la Graf Spee. Tuttavia, per la mancanza di materiale e di mano d'opera, dopo il dicembre 1917 i lavori si arrestarono e le navi non vennero mai completate. Rimasero in porto a Danzica sino a che, rimorchiate a Kiel, nel 1923 vennero demolite. |

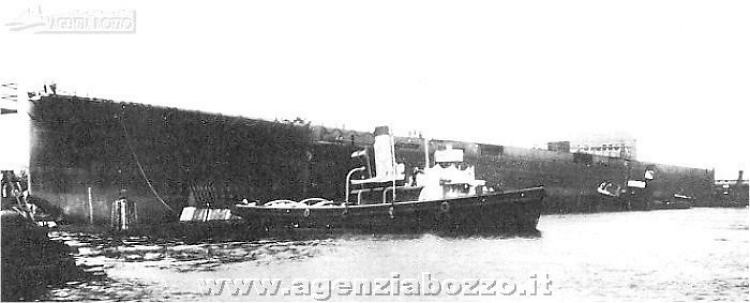

Didascalia | La Graf Spee appena varata. |
Foto | Altra immagine della Graf Spee alla scheda 1688C. |
